环保在线监测设备

TSP粉尘颗粒物在线监测系统

发布日期:2020-08-12 09:53 浏览次数:

一、系统简介




       (TSP粉尘)颗粒物在线监测系统​​采用激光后散射式粉尘仪,基于烟尘粒子的背向散射原理,用于对固定污染源颗粒污染物进行在线连续测量。
       特别注意:
        ● 它使用了一个10mw,650nm的半导体激光器,激光束及反射光直射入眼睛会造成严重的损害。

        ● 它没被安装在烟囱/烟道前,不要进行上电操作。

        ● 禁止直视激光束及其反射光。

        ● 在没有得到相应培训时,不得进行超出本手册范围的操作。

       (TSP粉尘)颗粒物在线监测系统​​可用于各种污染排放源的颗粒污染物浓度实时连续测量,可配套烟气监测系统,也可单独一台或几台连接成一套烟尘监测网络,共用一个前台。 仪器可适用于电厂,钢厂,水泥厂等烟尘监测,也可用于除尘设备及其它粉体工程的过程控制。

我司提供专业的TSP粉尘颗粒物在线监测系统安装维护服务,快速获取专业技术指导,可致电我司  13662735739

二、激光后散射原理



      ●​ 光学部分包括激光光源、功率控制、光电传感、散射光接收部分。
      ●​ 激光器发出的650nm束以一个微小的角度射入排放源,激光束与烟尘粒子作用产生散射光,背向散射光通过接受系统进入传感器转变成电信 号进行处理。电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换及HMI显示功能。
      ●​ 校准器用于产生稳定的光信号,对仪器进行零点及量程校准。

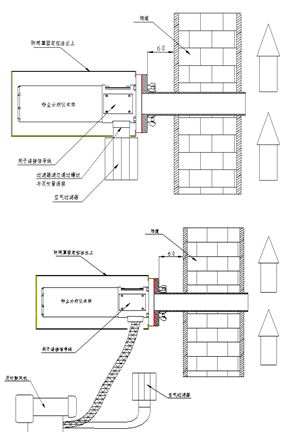

TSP粉尘颗粒物在线监测系统(图1)

TSP粉尘颗粒物在线监测系统(图2)
 (TSP粉尘)颗粒物在线监测系统​​散射原理

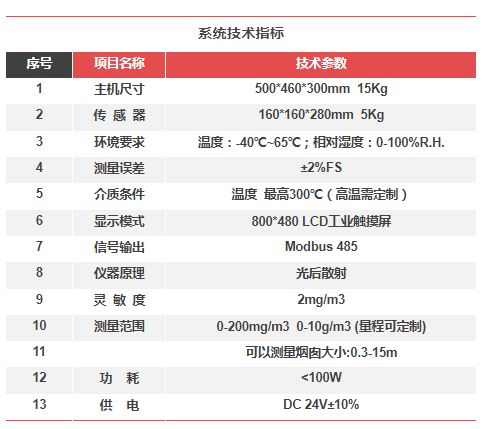

​三、性能指标



TSP粉尘颗粒物在线监测系统(图3)
TSP粉尘颗粒物在线监测系统(图4)

四、技术特点


       ● 采用激光后散射原理,不受机械振动及烟气温度不均的影响监测数据。
       ● 单端安装,无需光路对中。
       ● 具有现场显示功能,可以直接在现场读取粉尘浓度。
       ● 激光束经过调制后,使得系统的抗干扰能力得以大幅度提升。
       ● 仪器设计贯彻“无工具”现场安装的思路,最大限度地降低现场安装的复杂度。
       ● 采用标准(4-20)mA工业标准电流输出,连接方便。
       ● 仪器整体功耗非常小,大约3w左右。
       ● 一般标准设置参数可适用于烟道璧厚小于400mm,烟道直径大于仪器名牌标示,在特殊的要求条件下测量区大小可以订制. 用户也可以经维护人员的认可和指导下调整.。


        注意:它采用一个128x64的图形型LCD进行显示,当需要调节LCD的对比度显示效果时,可以通
                  过调节前面板的一个电位器进行调整。
