有机废气处理工程

东莞企石美拉德食品厂有机废气除臭处理工程

东莞市美拉德食品有限公司 生产废气治理工程现场图片1 东莞市美拉德食品有限公司 生产废气治理工程现场图片2 东莞市美拉德食品有限公司 生产废气治理工程现场图片3 东莞市美拉德...
咨询热线:13662735739

产品介绍

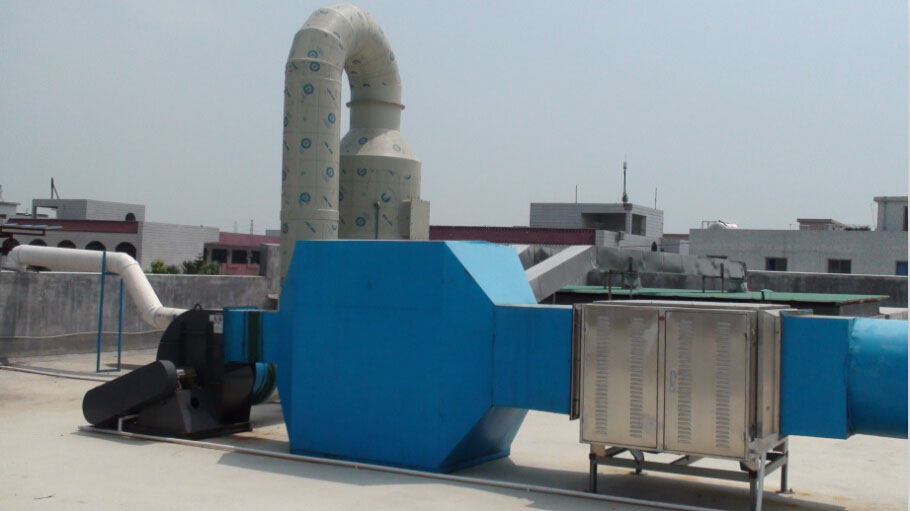

东莞市美拉德食品有限公司 生产废气治理工程现场图片

东莞市美拉德食品有限公司 生产废气治理工程现场图片1



东莞市美拉德食品有限公司 生产废气治理工程现场图片2

东莞市美拉德食品有限公司 生产废气治理工程现场图片

东莞市美拉德食品有限公司 生产废气治理工程现场图片3

东莞市美拉德食品有限公司 生产废气治理工程现场图片

东莞市美拉德食品有限公司 生产废气治理工程现场图片4

一、 概述
该企业位於东莞市企石镇东山村,生产过程,排放出酸性有害气体。这种气体腐蚀性强,对周围环境污染大,对人们的身体、生活具有一定的危害。现该厂有超前的环保意识,为保护环境,积极参与国际竞争,受贵厂委托,我公司特拟定此设计方案,供贵厂领导及相关技术部门审评。
二、 设计依据
(1) 遵循国家《大气污染物综合排放标准》;
(2) 遵循《中华人民共和国环境保护法》;
(3) 遵循《大气污染控制工程》;
(4) 国家《大气污染物综合排放标准GB/6297-1996
(5) 《中华人民共和国环境保护法》1989年12月
(6) 遵循广东省地方标准《大气污染物排放限值》DB44/27-2001
(7)  电气工程采用国家级设计规范与标准:
1)、GBJ54-83《低压配电装置及线路设计规范》
2)、GBJ50034-93《工业企业照明设计规范》
3)、GBJ50055-93《通用用电设备配电规范》
三、 设计原则
1、 严格按照国家有关环境保护的各项规定,确保各项排放指标达到国家及地区有关污染物排放标准;
2、 采用技术先进可靠、占地省、气体排放指标稳定的工艺,建成具有显著的环境效益,经济效益和社会效益;
3、 工艺设计与设备选型能够在运行时具有较大的调节余地。
4、 操作管理方便、节省动力消耗和运行费用。
5、 利用现有地形,使废气治理系统总平面布局合理,减少占地面积。

四、 设计范围
1、 工程总体设计包括工程的所有设施和设备;
2、 本方案主要范围从废气排放口收集到净化气体达标排放。

五、 治理目标
经治理后,污染物排放达到广东省地方标准DB44/27-2001《大气污染物排放限值》第二时段标准。
适用ISO14000国际通用标准。
酸及其化合物浓度排放:≤35mg/m3


六、 设计方案
1、 流程框图


2、 工艺说明
酸性废气经烟管由风机进入除尘塔的旋流装置后,以18米/秒左右的速度和450角撞击水面,且带动水面旋转形成水雾与烟气充分混合,经此处理黑烟等污染物大部分能被去除;塔体放置二层填料层并配置二级高压水浴装置,经二级喷淋装置清洗后,通过滤水装置,净气达标外排。
经过我公司的水浴除尘装置处理后,废水呈酸性,加入相应的碱液清洗,效果更好。
(1)、本工艺风管管道采用pvc材质管道。
(2)、净化塔内采用旋流处理工艺。
(3)、水泵及管道采用pvc材质。


七、 处理风量:
该厂现场;生产车间有1台蚀刻机、1台显影机,该机能产生酸雾,其总风量为7000m3/h。
根据现场条件及厂方要求,综上所述;设计采用1套水浴净化工艺对其进行治理。

八、 经济分析
电量:(3.0+0.55)kw×1.0=3.55元/h
九、 工程进度计划表


安 装 工 艺 设 计 工 作 日 2天
材 料 计 划 工 作 日 3天
材 料 采 购 工 作 日 5天
设 备 加 工 工 作 日 20天
设 备 安 装 工 作 日 10天
电 气 安 装 工 作 日 2天
设 备 调 试工 作 日 2天
设 施 试 运 行 工 作 日 1天

总计:45天(以上安装工作日不含下雨天,下雨天工作计划日顺延,同时有些工作日可同步进行)
十、 工程造价预算:免费询价热线1366-2735-739
